1.Calcula les tensions de Thevenin d'una font de 12V, tenin en compte que hi ha 2 resistències en sèrie de 10k i 20k ohms.
2 . Dissenya un circuit divisor de tensió amb una font de 15V i 3 càrregues que compleixin lo seguent:
RC1:100 ohms i VC1=12 V
RC2: 68 ohms i IC1 =0.1 A
RC3: 150 ohms amb una PC1 = 0,166W
Sabent que VC1= 12V i IC1=0.16A ; RC2= 48 ohms i VC2= 24V
Aqui ho podeu descarregar.
4. Dissenya un circuit divisor de tensió amb una font de 40V per alimentar tres càrregues:
RC1: 10 ohms i 10 V
RC2: 50 ohms i 20 V
RC3: 100 ohms i 30V
Aqui ho podeu descarregar.
Pràctica de Muntacarregues
1. Procediment
El Marc i jo hem fet una pràctica amb un muntacarregues. A continuació penjare totes les explicacions i una documentació bastant complerta del procediment a seguir.
Bé, l'objectiu de la practica era fer un muntacarregues, els materials utilizats són:
- L'eix principal del muntacàrregues i la seva plataforma, tots dos surten a la imatge (l'eix es d'un material fèrric i la plataforma es de suro, ja que així pesa molt menys).
- Un motor conectat a un engranatge. Quan el motor rebi l'electricitat de la font començara a girar i fara moure l'engranatge. L'engranatge moura la corda que fara pujar el muntacàrregues.
- Dos finals de cursa: Són impresindibles en la instal·lació, ja que sense ells el motor continuaria rotant en el mateix sentit i no pararía, la funció del final de cursa es aturar el motor. Per això els finals de cursa es coloquen en els dos extrems de la instal·lació, quan la plataforma els prem desactiva al motor. Quan li dones al polsador llavors el motor continua girant, però cap al sentit contrari.
- Diòdes en els finals de cursa: Es necesari fixarse en la polaritat dels diòdes i posarlos correctament en els finals de cursa. Tal com es veu en la imarge:
- També es molt important l'interruptor i les seves conexions (de lo que s'ha encarregat el marc).
Per fer tot el muntatge hem utilitzat els seguents instruments:
- Alicates:
- Soldador d'estany:
- Estany:
- Cola (Loctite de super-glue): L'hem necessatat per enganxar algunes parts del muntacàrregues a l'eix. Com que algunes superfícies eren d'un material bastant impermeable hem agut d'utilitzar loctite (encara que tot i així hem tingut algunes dificultats a l'hora d'enganxar els finals de cursa).
2. Altres fotos del procediment
És una placa que s'encarrega d'exercir correctament totes les conexions entre l'interruptor, els finals de cursa i el motor. En la segona fotografia apreciem com hem ajustat la placa a dues fustes en verticals subjectant l'interruptor.
Aqui es quan estabem solant els cables als tornells de la placa taronja i quan estabem enganxant les fustes a la placa i a l'interruptor.
3. Fotografia global de la pràctica
Pràctica d'un fluorescent
Cal dir que jo, aquesta pràctica no l'he feta (ja que estava fent el montacàrregues) però amb les pàgines web que he visitat i amb l'informació que m'han proporcionat els meus companys, tinc les bases necessàries per fer-la.
El fluorescent és una làmpades de forma cilíndrica, amb un elèctrode situat a cada costat. La llum es produeix mitjançant l'activació de la fluorescència. La fluorescencia s'activa mitjaçant la radiació ultraviolada d'una descàrrega elèctrica provocada entre els elèctrodes i mantinguda en el vapor de mercuri tancat en el tub.

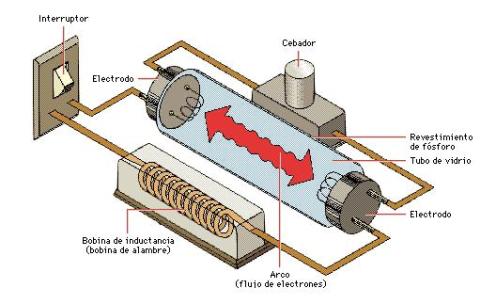

El circuit del fluorescent té 5 parts molt importants:
- L'interruptor: Per apagarlo o encendre'l.
- Els electròdes: Són els que generen la llum dins el fluorescent.
- El cebador: La funció del cebador és escalfar els electrodes. Els electrodes han de ser preescalfats per provocar la descàrrega. Sense el cebador, els elèctrodes no serien escalfats i no generarien un pic d'alta tensió suficient com per provocar la descàrrega.
- La bobina d'inductància: S'utilitza per generar el voltatge d'arrencada necessari com perque els elèctrons adquireixin l'energia elèctrica necessària per produir llum.
- El fluorescent: Dins del qual es produeixen les reaccions necessaries com per produir llum.
Aqui el video de la pràctica:
